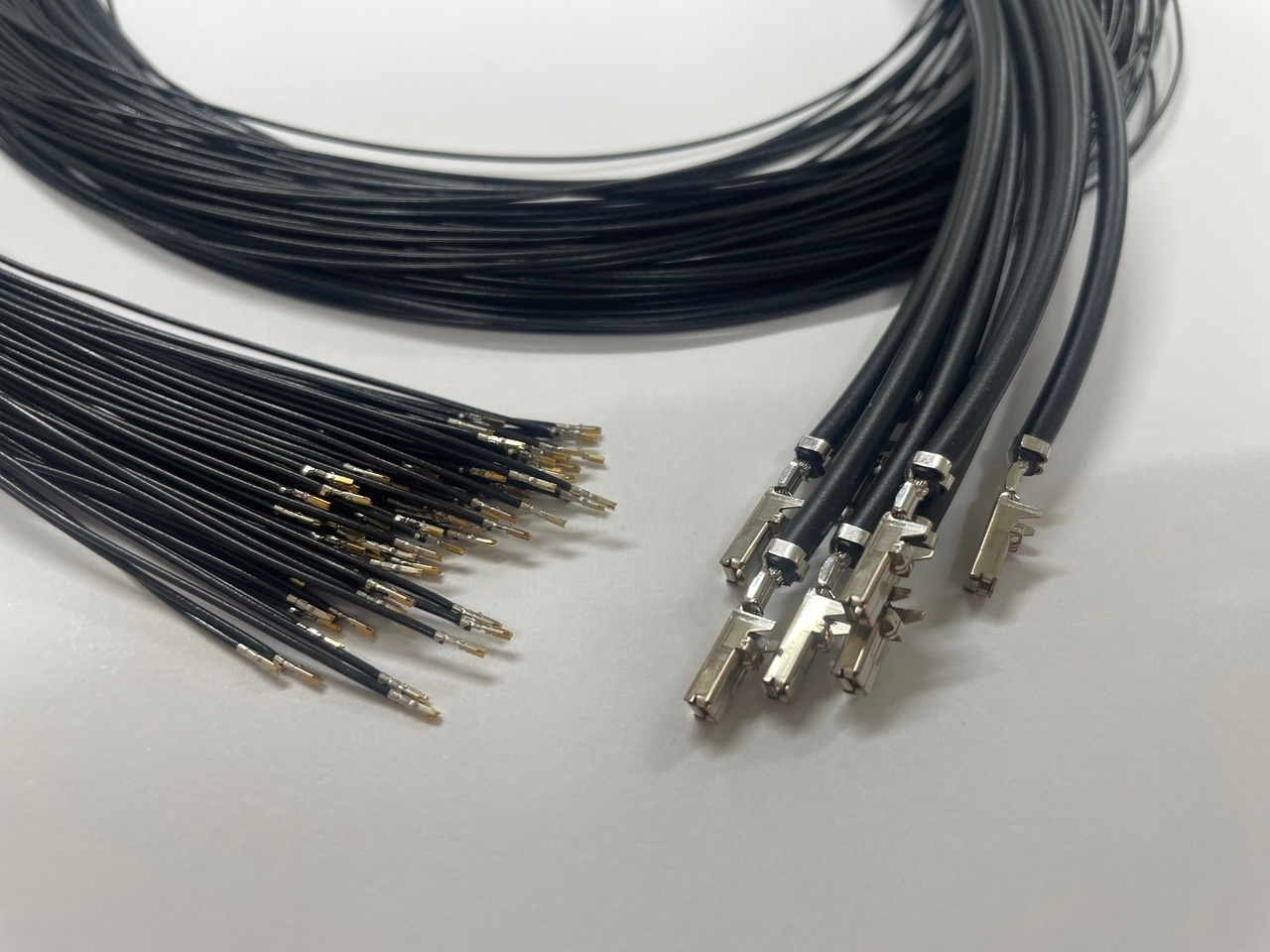

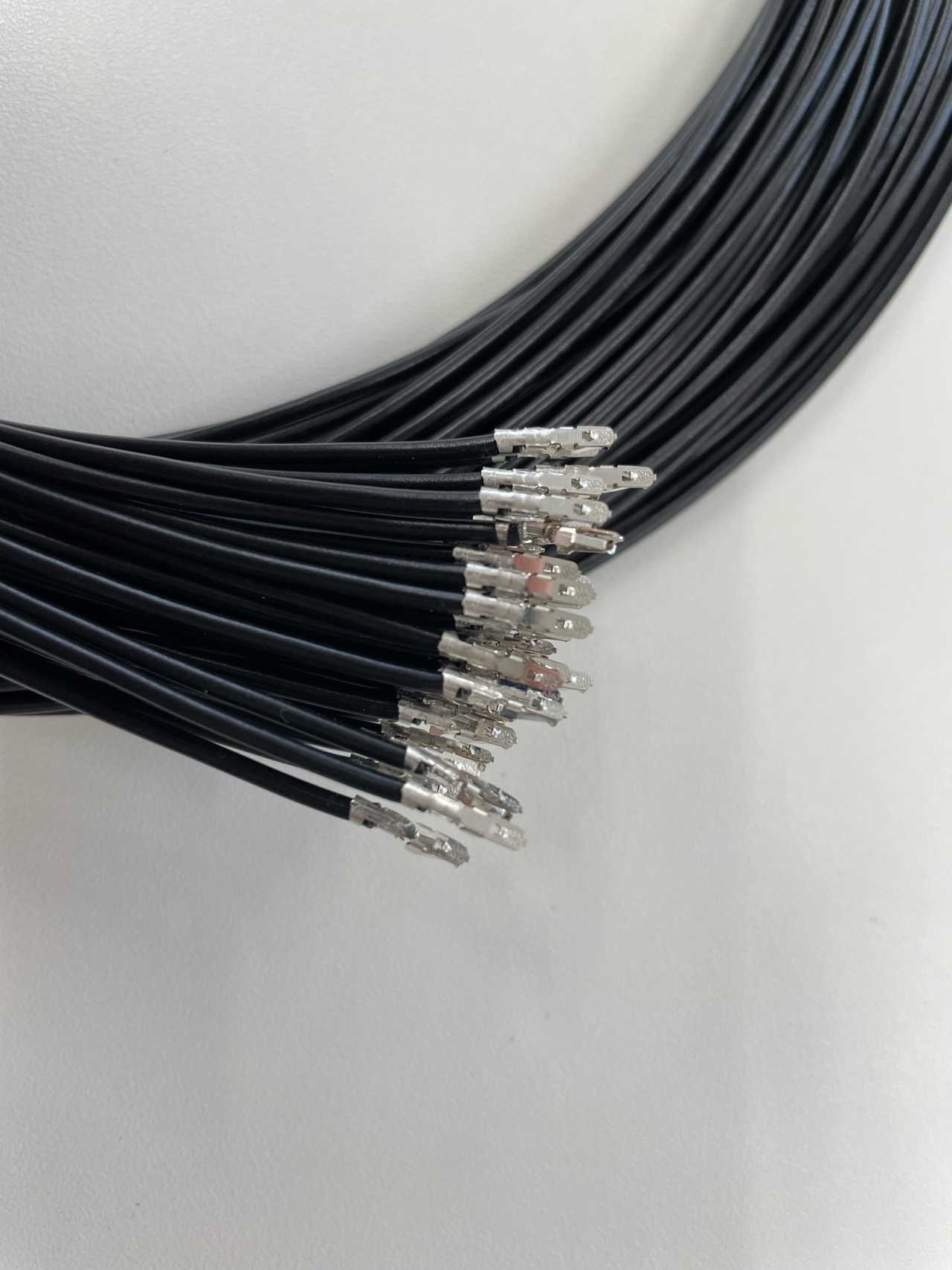

ハーネス試作 端子圧着済み在庫の販売

★端子圧着済み在庫を用意しています。

ヒロセ電機信号用コネクタ7種「SignalBee圧着済み在庫

・ヒロセ電機電源用コネクタ5種「EnerBee圧着済み在庫

 基本は在庫品ですので、すぐ発送が可能です。(ただし在庫が切れている場合があります)

【流れ】

①試作で使うコネクタを決める。

②圧着済み在庫リストからその端子圧着済みハーネスを選ぶ

③お問い合わせから、品名、本数(1本~)を連絡いただく

④見積もり提出いたします。

⑤発注いただく。

⑥弊社から圧着済みハーネスが届く

⑦通販などでハウジングを別にご用意いただく

⑧弊社から届いた⑥を⑦にお客様自ら端子挿入し完成。

※上記にご希望品がない場合はご希望の条件を下記のお問い合わせフォームにご記入ください。試作見積をいたします。またコネクタや電線の選定からのご相談もお受けいたします。Microsoft Teamsでのウェブ会議も可能です。

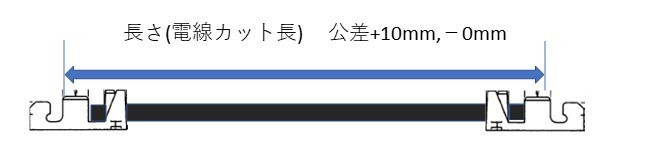

在庫ハーネスの基本仕様図

圧着済みの在庫リストは下記を参照ください。(随時増やします)

仕様については、右の図のとおりです。

試作ハーネス在庫の品名の意味について

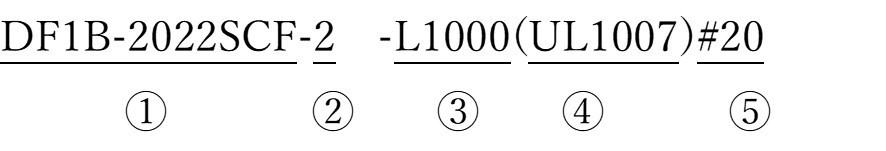

ハーネス在庫の品名の意味について

右の品名の例をご覧ください。

① DF1B-2022SCF・・・圧着端子品名

② 2・・・両端に圧着     1・・・片端(現在は未対応)

③ L1000・・・・長さ1000mm 指定位置、公差は上図参照

④ UL1007・・・電線の種類

⑤ #20・・・・・AWG20    電線のAWGサイズの意味

※電線の色は弊社の任意となっています。

※下記のリストは弊社の在庫リストです。品名から仕様をご確認ください。

※下記のリストにない場合で、ご希望があれば、下記からお問い合わせください。

圧着済み在庫リスト

●ヒロセ電機ナイロンコネクタの両端圧着品を在庫しています。試作にご利用ください。

※注 JST(日本圧着端子製造)製の相当品の記載はヒロセ品と互換性はありません。また相当品の意味は近いピッチの物を相当品と称しており、詳細はヒロセ、JSTの各カタログをご確認ください。

NO. 品名 シリーズ ピッチmm 端子メッキ JST相当シリーズ※ JST相当品端子名※
1 DF1B-2022SCF-2-L1000(UL1007)#20 DF1B 2.5 スズ XH SXH-001T-P0.6N
2 DF1B-2022PCF-2-L1000(UL1007)#20 DF1B 2.5 スズ
3 DF11-2428SCF-2-L1000(UL1061)#24 DF11,DF51 2.0 スズ PHD SPHD-002T-P0.2
4 DF11-EP2428PCF-2-L1000(UL1061)#24 DF11,DF51 2.0 スズ PHD SPHD-001T-P0.2
5 DF13-2630SCF-2-L1000(UL1061)#26 DF13 1.25 スズ GH SSHL-002T-P0.2
6 DF13-2630SCFA-2-L1000(UL1061)#26 DF13 1.25
7 DF52-2832PCF-2-L1000(UL1571)#28 DF52 0.8 スズ SUH SSUH-003T-P0.15
8 DF63-1618SCF-2-L500(UL1007)#16 DF63 3.96 スズ JFA SF3F-41(*)-P2.0
9 DF63-1618PCF-2-L500(UL1007)#16 DF63 3.96 スズ JFA SF3M-41(*)-M2.0N
10 DF63W-1618SCF-2-L500(UL1007)#16 DF63 7.92 スズ WPJ(5mm) SWPJR-21T-M0.5
11 DF22A-1416SCF-2-L500(UL1015)#14(現存在庫のみ)(スズメッキ生産中止の為) DF22 7.92 スズ VL SVF-61T-P2.0
12 DF22A-1416PCF-2-L500(UL1015)#14(現存在庫のみ)(スズメッキ生産中止の為) DF22 7.92 スズ VL SVM-61T-P2.0
13 DF22A-1416SCFA-2-L500(UL1015)#14 DF22 7.92 VL SVF-61T-P2.0
14
