75Ω同軸コネクタハーネス済み在庫の販売

★コネクタハーネス済み在庫を用意しています。

ヒロセ電機H.FL75シリーズ ハーネス済み在庫

H.FL75シリーズヒロセ電機カタログ

・ヒロセ電機D.FLシリーズ  ハーネス済み在庫

D.FL75シリーズヒロセ電機カタログ

 基本は在庫品ですので、すぐ発送が可能です。(ただし在庫が切れている場合があります)

【流れ】

①試作で使うコネクタを決める。(使用可能周波数参照)

②下記在庫リストから長さを検討しハーネス品名を選ぶ

③お問い合わせから、品名、本数(1本~)を連絡いただく

④見積もり提出いたします。

⑤発注いただく。

⑥弊社からハーネスが届く

⑦そのままご使用可能です。

※上記にご希望品がない場合はご希望の条件を下記のお問い合わせフォームにご記入ください。試作見積をいたします。またコネクタや電線の選定からのご相談もお受けいたします。Microsoft Teamsでのウェブ会議も可能です。

H.FL75 D.FLシリーズ
在庫ハーネスの基本仕様図

圧着済みの在庫リストは下記を参照ください。

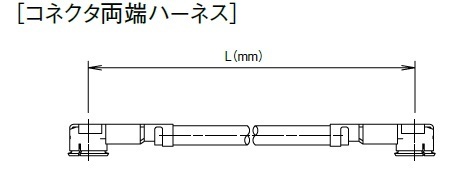

仕様については、右の図のとおりです。

ハーネス在庫の品名の意味について

右の品名の例をご覧ください。

①コネクタのシリーズ H.FL シリーズ、D.FLシリーズ

② H.FLの場合 2LP・・ 両端コネクタ付き (Gなし・・1.5GHz用 G付き・・3GHz用)

② D.FLの場合 2LPP・・両端コネクタ付き (Gなし・・6GHz用)

③ 084N   φ1.5ケーブル

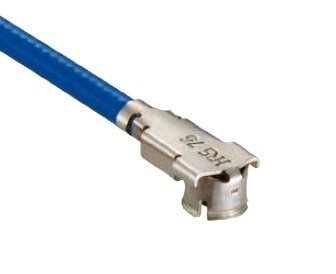

④ ケーブル色 H.FL 白 H.FL75-G 青 D.FL 緑

75Ω同軸ハーネス在庫リスト

●両端圧着品を在庫しています。試作にご利用ください。

※コネクタの詳細はヒロセ電機のカタログをご確認ください。

NO. 品名 長さ
mm
公差
mm
周波数
GHz
ケーブル径mm ケーブル品名
1 H.FL75-2LP-084N-A-100 100 4 ~1.5 φ1.5 白(日星)
2 H.FL75-2LP-084N-A-150 150 4 ~1.5 φ1.5 白(日星)
3 H.FL75-2LP-084N-A-200 200 4 ~1.5 φ1.5 白(日星)
4 H.FL75-2LP-084N-A-300 300 8 ~1.5 φ1.5 白(日星)
5 H.FL75-2LP-084N-A-400 400 8 ~1.5 φ1.5 白(日星)
6 H.FL75-2LPG-084N-A-100 100 4 ~3.0 φ1.5 RF-MF7510青(日星)
7 H.FL75-2LPG-084N-A-200 200 4 ~3.0 φ1.5 RF-MF7510青(日星)
8 H.FL75-2LPG-084N-A-300 300 8 ~3.0 φ1.5 RF-MF7510青(日星)
9 H.FL75-2LPG-084N-A-400 400 8 ~3.0 φ1.5 RF-MF7510青(日星)
10 DFL75-2LPP-084N9D-A-150 150 4 ~6.0 φ1.5 緑(日星)
11 DFL75-2LPP-084N9D-A-200 200 4 ~6.0 φ1.5 緑(日星)
12 DFL75-2LPP-084N9D-A-300 300 8 ~6.0 φ1.5 緑(日星)
13
14

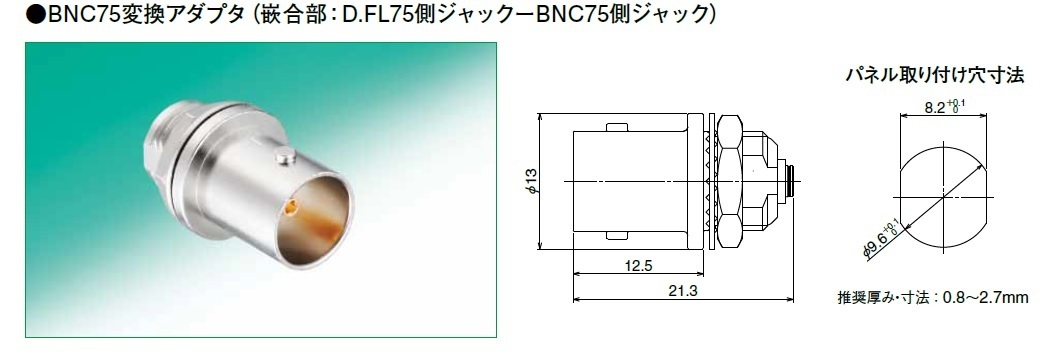

上記H.FL75Ω,D.FL用BNCパネルジャック⇒在庫品

パネル止めBNCと基板をワンタッチ接続でつなぐ場合

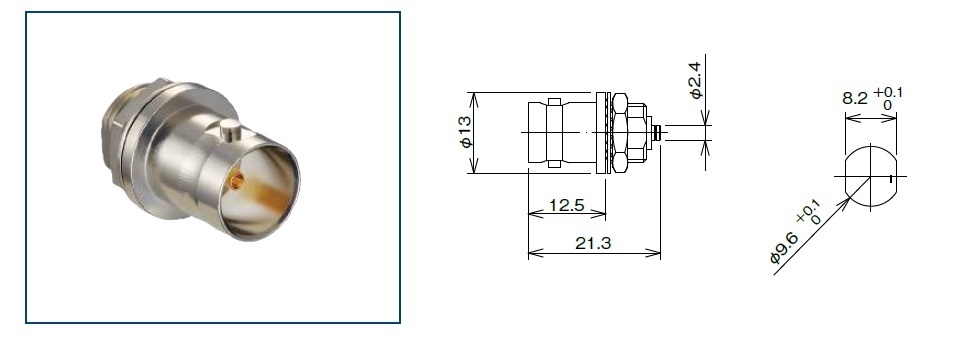

H.FL75用とD.FL用の二種類のBNCパネルジャックがあります。

【在庫品名】BNC(75)J-H.FLJ-BPA(40)
・3G-SDI用
・BNC75Ωジャック---H.FL75Ωジャック

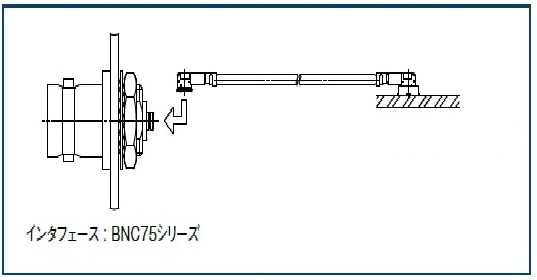

・両端HFL75Ωのハーネスを勘合すればパネルから基板まで
   が高性能で繋げます。



【在庫品名】BNC(75)J-D.FL75J-BPA
・12G-SDI用
・BNC75Ωジャック---D.FL75Ωジャック
・両端DFL75Ωのハーネスを勘合すればパネルから基板まで
   が高性能で繋げます。
