防水LANハーネス

この度、ヒロセ電機からイーサネットCat.6A対応の防水コネクタがLFシリーズ8芯としてリリースされました
(2025年)。このコネクタにシース外形、芯線径などを合わせた専用ケーブルを開発いたしました。
通常室内で使うLANケーブルが屋外に設置される場合や、屋内でも濡れる、結露する、粉塵が舞うなどの過酷な環境で使われる場合、当製品がおすすめできます。
カタログを用意しておりますので、ぜひ下記よりダウンロードのうえご活用ください。また、LFシリーズの詳細を記載しているページも設けておりますので、併せてご覧いただけますと幸いです。


ヒロセ電機
LFシリーズハーネス

特徴①高速伝送対応
特徴②小型・シールド対応
特徴③防水 IP67、IP68
特徴④専用電線開発済み

製品規格

極数　　　　　　　　8芯:Cat.6A(10Gbps)対応　　　

定格電流　　　　　　2A

定格電圧　　　　　　8芯(cat.6A対応):AC50V/DC60V



使用温度範囲　　　　-25～＋85℃

挿抜回数　　　　　　1,000回

防水性能　　　　　　嵌合状態でIP67、IP68
　　　　　　　　　　IP67：水深1mに30分放置、IP68：水深2mに14日間放置

耐候性　　　　　　　サンシャインウェザーメーター試験(2,000時間)を実施

規格　　　　　　　　Cat.6A(10Gbps)：TIA 568.2-D Patch cord Cat.6A 1.0mによる

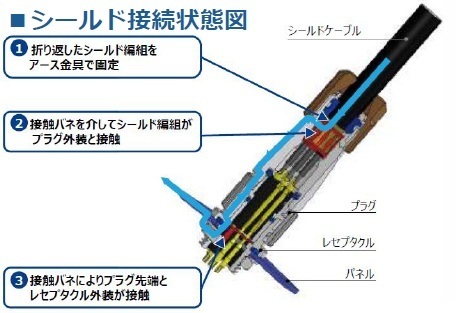

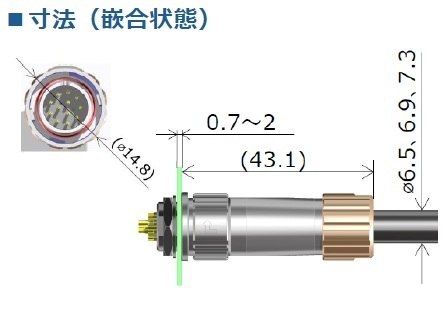

小型・シールド

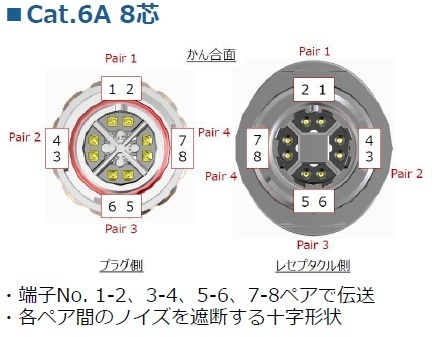

結線条件

※ピンアサイン、ケーブル仕様、及び　ハーネスの状態などにより特性が左右されます。
     事前にご確認の上ご使用ください。

ハーネス加工対応いたします

・加工について

・メーカー保証の専用圧着工具・治具を保有しております。
・締付部のトルク管理を徹底した製品を提供いたします。
・コネクタに適合した専用ケーブルを保有しています。

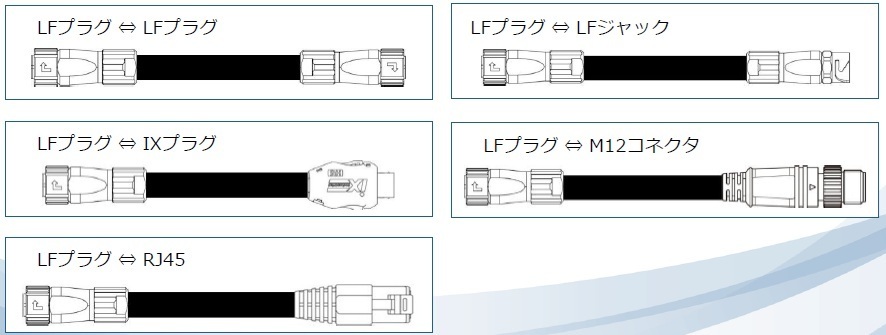

・対応可能なハーネス(例)

・反対側に様々なイーサネット用のコネクタを取り付けることが可能です。
　ヒロセ電機：IXシリーズ　各社：M12コネクタ　各社：RJ45 など
