フラットケーブルコネクタ在庫リスト
ヒロセ電機HIF3シリーズ
〇HIF3M※Wシリーズはヒロセ電機のHIF3B※シリーズの操作性、作業性を向上させたタイプです。
〇基板タイプはロックの幅が少し広くなり、ケーブルタイプはクランプの幅が広くなっています。
〇それぞれが互換性はヒロセ電機が保証しています。
〇中継接続タイプはHIF3BAシリーズのみ(HIF3M※Wシリーズは有りません。)
〇梱包はトレーで、トレーに入る数が販売単位です。
〇在庫の表記については、HP更新のタイミングで実際には無い場合があります。
〇在庫確認、ご依頼は下記のお問い合わせメールからお願いします。
(注)下記オムロン、JAE相当品は各社がMIL規格品として掲載している品名を弊社でリスト化したものです。MIL規格品のため互換性があるものとされていますが、別メーカー同士の勘合については、弊社では保証していません。お客様自身でご確認の上お使いください。

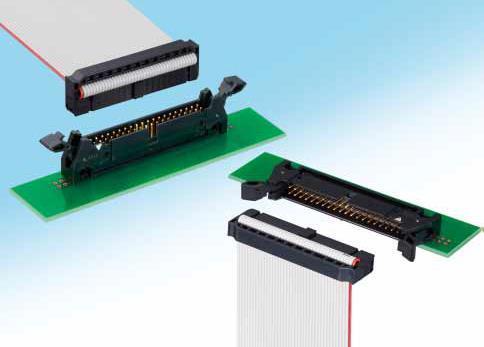

ライトアングルDIP
ピンヘッダー
ピンヘッダー
従来のHIF3Bシリーズと互換性があり、ロックレバーの幅を広げロック操作をしやすくしました。
ストレートDIP
ピンヘッダー
ピンヘッダー
従来のHIF3Bシリーズと互換性があり、ロックレバーの幅を広げロック操作をしやすくしました。

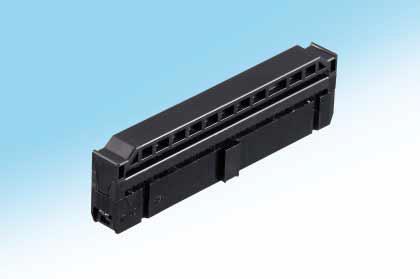

圧接タイプソケット
・クランプ部の幅を広げ、ハーネス作業がしやすい。
・ラベルを貼る場合、従来文字が小さくなりクランプ部に貼れなかったラベルがここに大きな文字で貼れます。従来フラットケーブルに貼り、落ちないよう透明収縮チューブを掛ける手間と費用が省けます。
・ハーネス加工も可能。
中継圧接タイププラグ

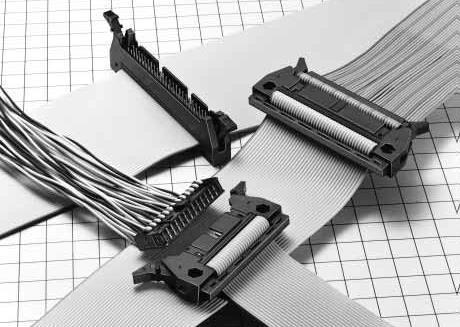

フラットケーブル同士を中継延長したい場合に便利です。ハーネス加工として承ることも可能です。

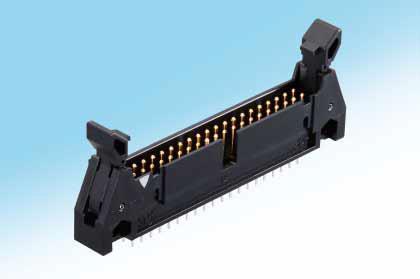

ライトアングルDIPタイプピンヘッダー
| ヒロセ電機 製品名(在庫品) △MIL規格非準拠品 | 極数 | 極性ｽﾛｯﾄ (誤挿入防止切欠) | 販売単位 | 在庫 状況 | ﾋﾛｾ電機互換品 | 注ｵﾑﾛﾝ相当製品名 | 注JAE相当製品名 |
|---|---|---|---|---|---|---|---|
| △HIF3MDW-10PA-2.54DS(63) | 10 | 1 | 200 | ○ | HIF3BD-10PA-2.54DS(63) | XG4A-1034 | PS-10PE-D4LT2-M1AE |
| HIF3MAW-20PA-2.54DS(63) | 20 | 1 | 140 | ○ | HIF3BA-20PA-2.54DS(63) | XG4A-2034 | PS-20PE-D4LT2-M1E |
| HIF3MAW-26PA-2.54DS(63) | 26 | 1 | 120 | ○ | HIF3BA-26PA-2.54DS(63) | XG4A-2634 | PS-26PE-D4LT2-M1E |
| HIF3MAW-34PA-2.54DS(63) | 34 | 1 | 100 | ○ | HIF3BA-34PA-2.54DS(63) | XG4A-3434 | PS-34PE-D4LT2-M1E |

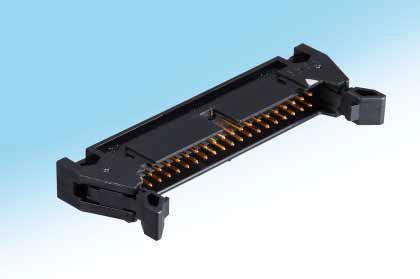

ストレートDIPタイプピンヘッダー
| ヒロセ電機 製品名(在庫品) △MIL規格非準拠品 | 極数 | 極性 ｽﾛｯﾄ (誤挿入 防止 切欠) | 販売単位 | 在庫状況 | ﾋﾛｾ電機互換品 | 注ｵﾑﾛﾝ相当製品名 | 注JAE相当製品名 |
|---|---|---|---|---|---|---|---|
| △HIF3MDW-10PA-2.54DSA(63) | 10 | 1 | 180 | ○ | HIF3BD-10PA-2.54DSA(63) | XG4A-1031 | PS-10PE-D4T2-M1AE |
| HIF3MAW-16PA-2.54DSA(63) | 16 | 1 | 160 | ○ | HIF3BA-16PA-2.54DSA(63) | XG4A-1631 | PS-16PE-D4T2-M1E |
| HIF3MAW-20PA-2.54DSA(63) | 20 | 1 | 140 | ○ | HIF3BA-20PA-2.54DSA(63) | XG4A-2031 | PS-20PE-D4T2-M1E |
| HIF3MAW-26PA-2.54DSA(63) | 26 | 1 | 120 | ○ | HIF3BA-26PA-2.54DSA(63) | XG4A-2631 | PS-26PE-D4T2-M1E |
| HIF3MAW-34PA-2.54DSA(63) | 34 | 1 | 100 | ○ | HIF3BA-34PA-2.54DSA(63) | XG4A-3431 | PS-34PE-D4T2-M1E |
| HIF3MAW-40PA-2.54DSA(63) | 40 | 1 | 80 | ○ | HIF3BA-40PA-2.54DSA(63) | XG4A-4031 | PS-40PE-D4T2-M1E |
ソケット・圧接タイプ（※1プロテクター、※2クランプセット品）
※1オムロンではオープンエンドカバー ※2オムロンではストレインリリーフと呼んでいます。
※1オムロンではオープンエンドカバー ※2オムロンではストレインリリーフと呼んでいます。
| ヒロセ電機 製品名(在庫品) △MIL規格非準拠品 | 極数 | 極性 ｽﾛｯﾄ (誤挿入 防止 切欠) | 販売 単位 | 在庫 状況 | ﾋﾛｾ電機互換品 | 注ｵﾑﾛﾝ相当製品名 | 注JAE相当製品名 |
|---|---|---|---|---|---|---|---|
| △HIF3MAW-10D-2.54R(63) | 10 | 1 | 160 | ○ | HIF3BA-10D-2.54R(63) | XG4M-1030-T | PS-10SM-D4P1-1CA +PS-SR10M2 |
| HIF3MAW-16D-2.54R(63) | 16 | 1 | 120 | ○ | HIF3BA-16D-2.54R(63) | XG4M-1630-T | PS-16SM-D4P1-1C+ PS-SR16M2 |
| HIF3MAW-20D-2.54R(63) | 20 | 1 | 100 | ○ | HIF3BA-20D-2.54R(63) | XG4M-2030-T | PS-20SM-D4P1-1C+ PS-SR20M2 |
| HIF3MAW-30D-2.54R(63) | 30 | 1 | 60 | ○ | HIF3BA-30D-2.54R(63) | XG4M-3030-T | PS-30SM-D4P1-1C+ PS-SR30M2 |
| HIF3MAW-34D-2.54R(63) | 34 | 1 | 60 | ○ | HIF3BA-34D-2.54R(63) | XG4M-3430-T | PS-34SM-D4P1-1C+ PS-SR34M2 |
| HIF3MAW-40D-2.54R(63) | 40 | 1 | 40 | ○ | HIF3BA-40D-2.54R(63) | XG4M-4030-T | PS-40SM-D4P1-1C+ PS-SR40M2 |
| HIF3MAW-50D-2.54R(63) | 50 | 2 | 40 | ○ | HIF3BA-50D-2.54R(63) | XG4M-5031-T | なし |
| HIF3MBW-50D-2.54R(63) | 50 | 1 | 40 | ○ | HIF3BB-50D-2.54R(63) | XG4M-5030-T | PS-50SM-D4P1-1C+ PS-SR50M2 |
中継タイプフラットケーブル用プラグ（※1プロテクター、※2クランプセット品）
※1オムロンではオープンエンドカバー ※2オムロンではストレインリリーフと呼んでいます。
※1オムロンではオープンエンドカバー ※2オムロンではストレインリリーフと呼んでいます。
| ヒロセ電機 製品名(在庫品) △MIL規格非準拠品 | 極数 | 極性 ｽﾛｯﾄ (誤挿入 防止 切欠) | 販売 単位 | 在庫 状況 | 注ｵﾑﾛﾝ相当製品名 |
|---|---|---|---|---|---|
| △HIF3BD-10PD-2.54R-MC(63) | 10 | 1 | 200 | ○ | XG4E-1031+XG4S-1004 |
| △HIF3BA-16PD-2.54R-MC(63) | 16 | 1 | 160 | ○ | XG4E-1631+XG4S-1604 |
| △HIF3BA-20PD-2.54R-MC(63) | 20 | 1 | 140 | ○ | XG4E-2031+XG4S-2004 |
| △HIF3BA-26PD-2.54R-MC(63) | 26 | 1 | 120 | ○ | XG4E-2631+XG4S-2604 |
| △HIF3BA-34PD-2.54R-MC(63) | 34 | 1 | 100 | ○ | XG4E-3431+XG4S-3404 |
