産業用イーサネットIXハーネス在庫

CAT.5e用　日本精線製

両端ジャックは中継延長に便利

★コネクタ加工済み在庫を用意しています。

　基本は在庫品ですので、すぐ発送が可能です。（ただし在庫が切れている場合があります）

【流れ】

①試作で使うコネクタを決める

②コネクタ加工済み在庫リストから選ぶ

③お問い合わせから、品名、本数（1本～）を連絡いただく

④見積もり提出いたします

⑤発注いただく

⑥弊社からコネクタ加工済みハーネスが届く

※下記にご希望品がない場合はご希望の条件を下記のお問い合わせフォームにご記入ください。試作見積をいたします。またコネクタや電線の選定からのご相談もお受けいたします。Microsoft Teamsでのウェブ会議も可能です。

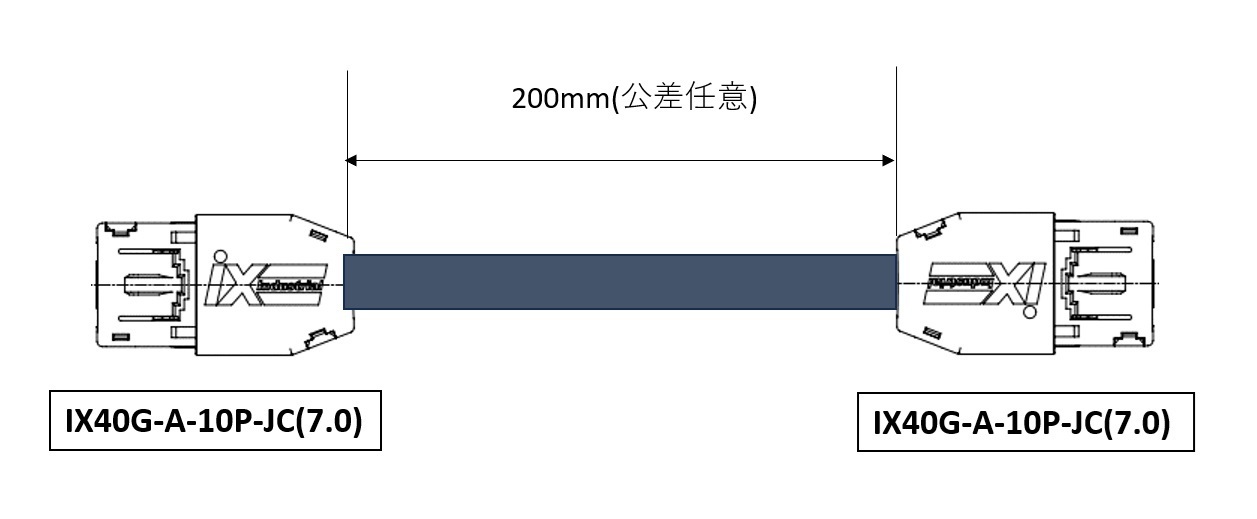

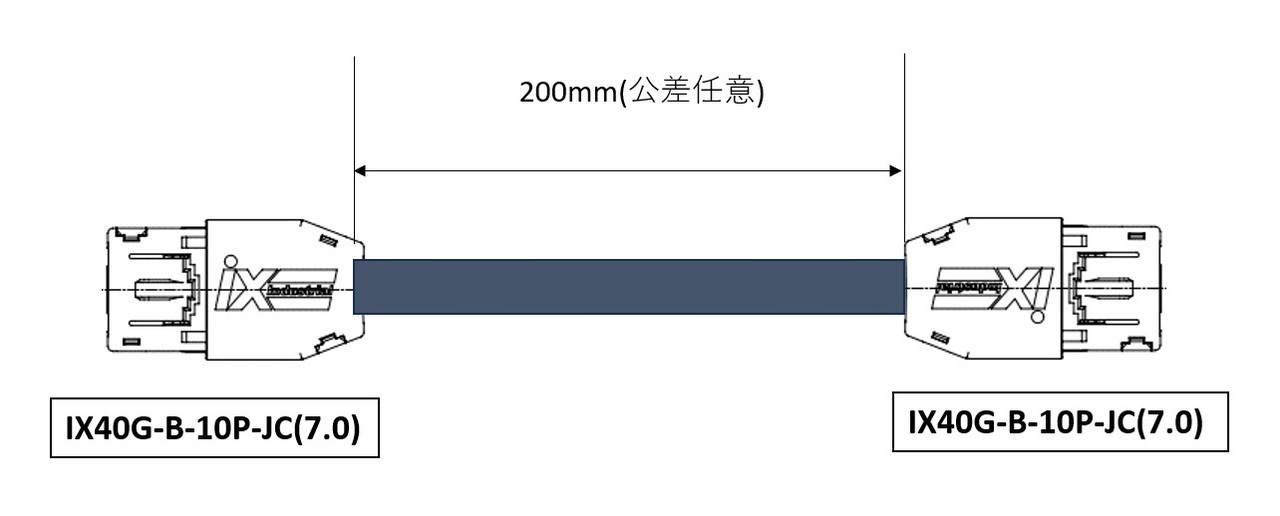

在庫ハーネスの基本仕様図（両端Aジャック）

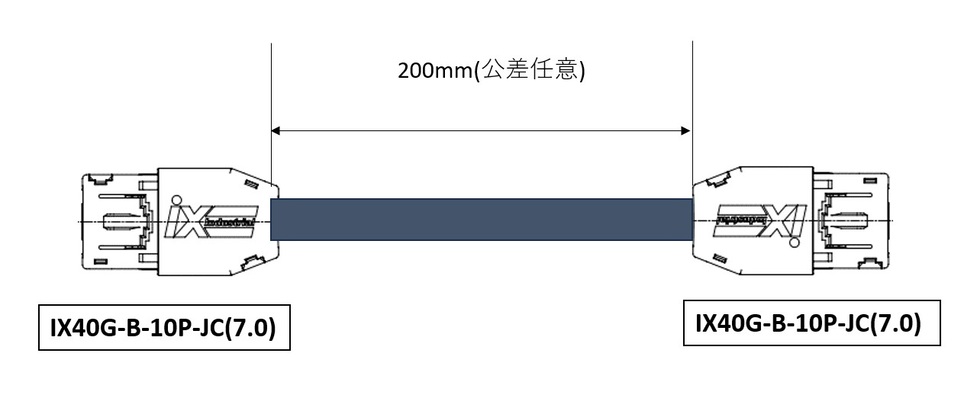

在庫ハーネスの基本仕様図（両端Bジャック）

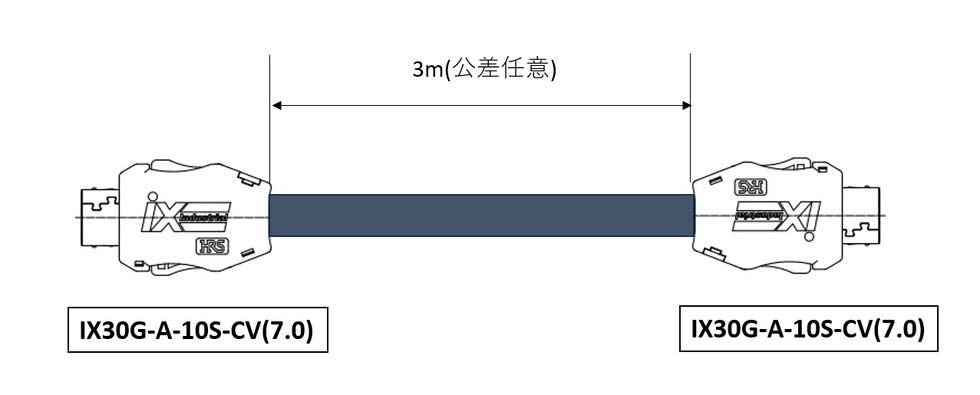

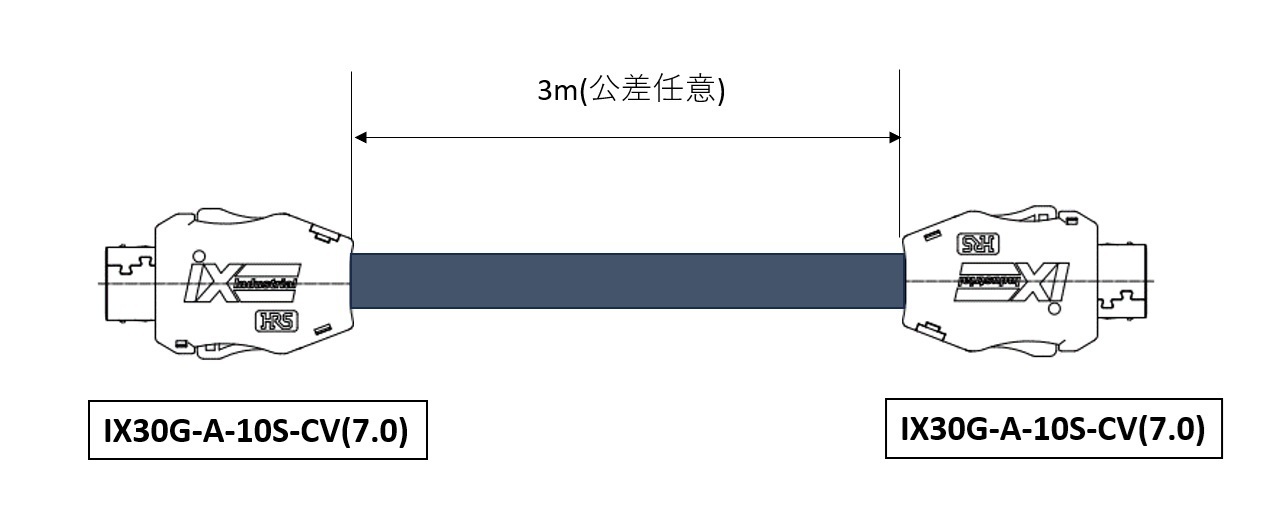

在庫ハーネスの基本仕様図（両端Aプラグ）

コネクタ加工済みの在庫リストは下記を参照ください。（随時増やします）

仕様については、右の図のとおりです。

試作ハーネス在庫の品名の意味について

ハーネス在庫の品名の意味について

右の品名の例をご覧ください。

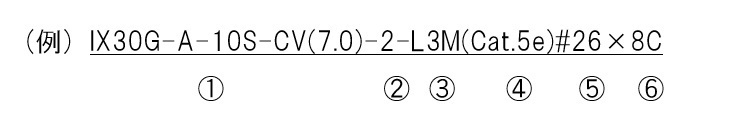

①　IX30G-A-10S-CV(7.0)・・・コネクタ品名

②　2・・・両端に加工　　　　　1・・・片端（現在は未対応）

③　L3M・・・・長さ3000mm　　L200MM・・・・長さ200mm　指定位置、公差は上図参照

④　Cat.5e・・・　LANケーブルの規格

⑤　#26・・・・・AWG26 電線のAWGサイズの意味

⑥　8C・・・・・芯数

※電線の色は弊社の任意となっています。

※下記のリストは弊社の在庫リストです。品名から仕様をご確認ください。

※下記のリストにない場合で、ご希望があれば、下記からお問い合わせください。

コネクタ加工済み在庫リスト

●ヒロセ電機コネクタの両端加工品を在庫しています。試作にご利用ください。

品名	シリーズ	コネクタ形状	ピン数	端子オス、メス
IX30G-A-10S-CV(7.0)-2-L3M(Cat.5e)#26×　　　　　　　　　　　　　　　　　　8C	IX	両端プラグ	8	メス
IX40G-A-10P-JC(7.0)-2-L200MM(Cat.5e)#26×8C	IX	両端ジャック	8	オス
IX40G-B-10P-JC(7.0)-2-L200MM(Cat.5e)#26×8C	IX	両端ジャック	8	オス
