FFC(フレキシブルフラットケーブル)

坂東電線株式会社製

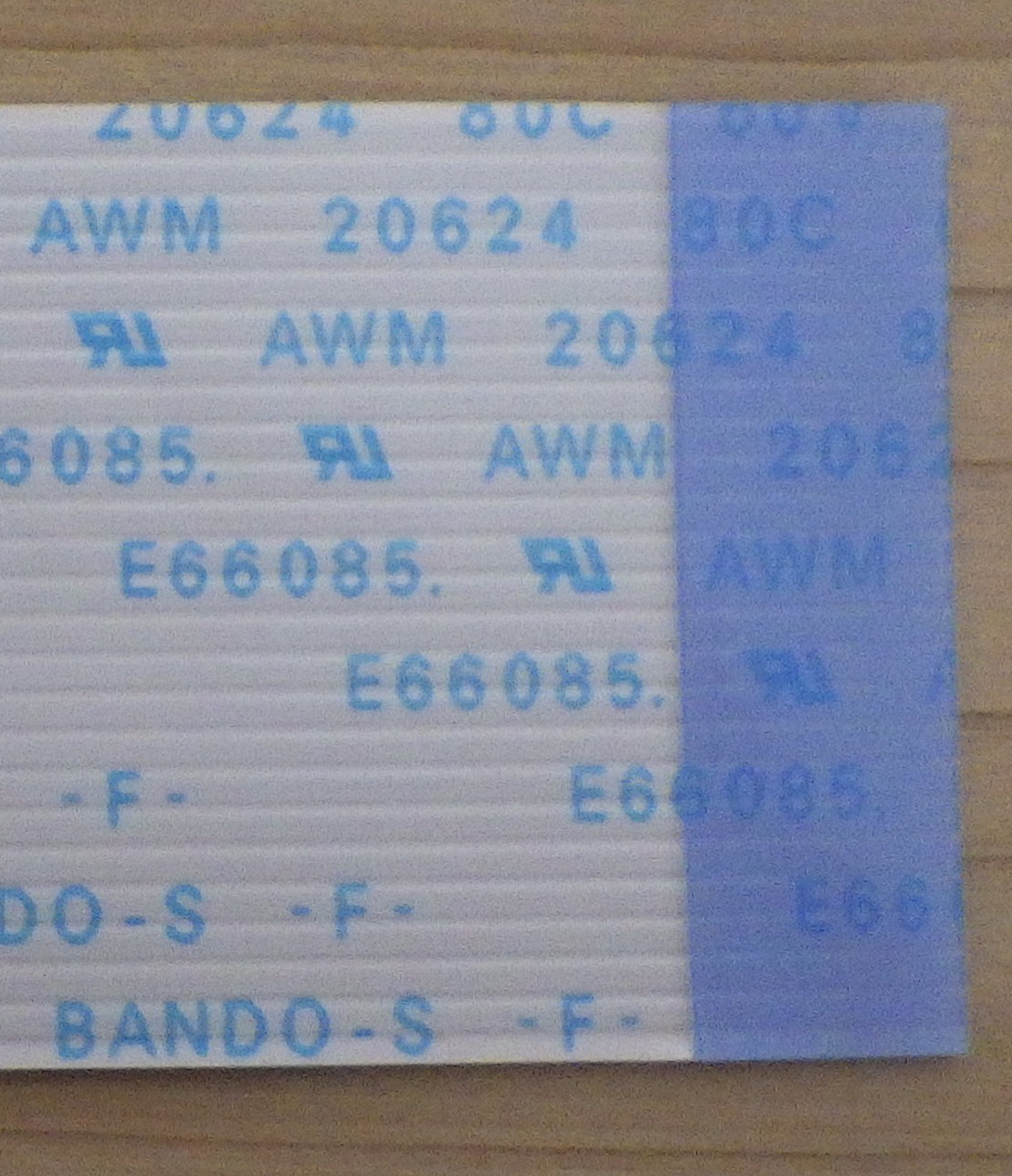

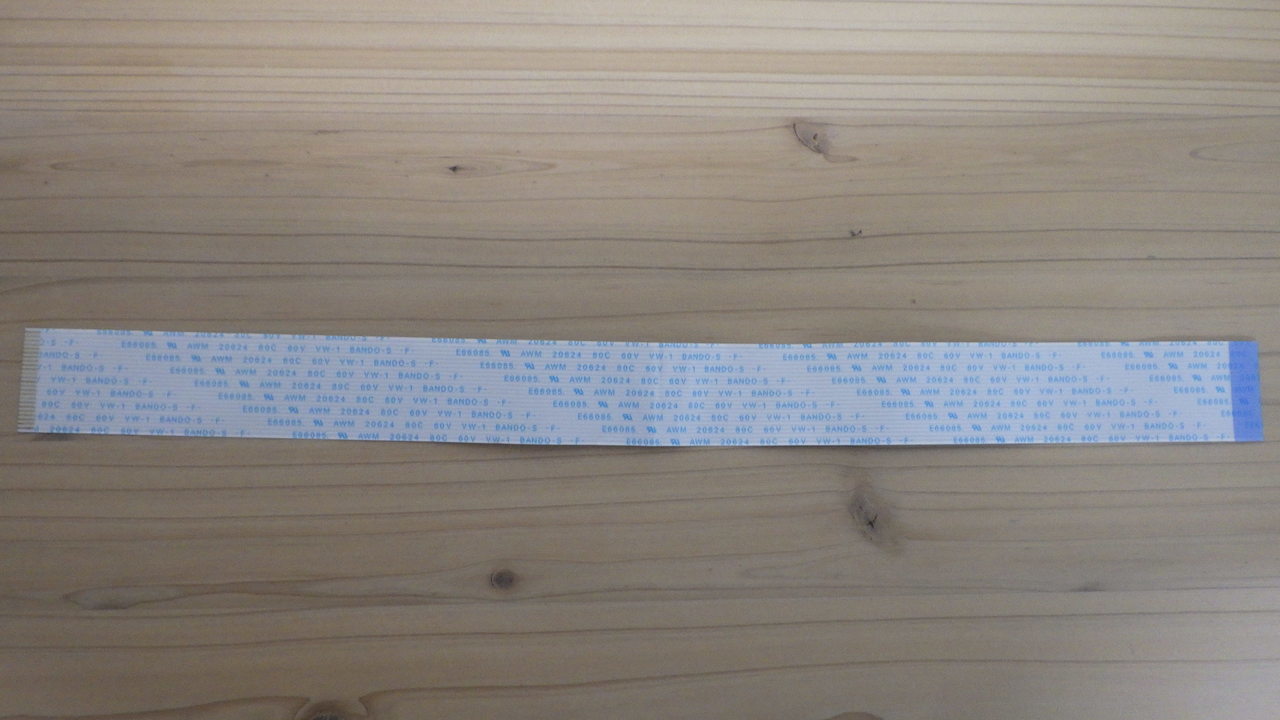

全体写真
青い補強版側拡大写真

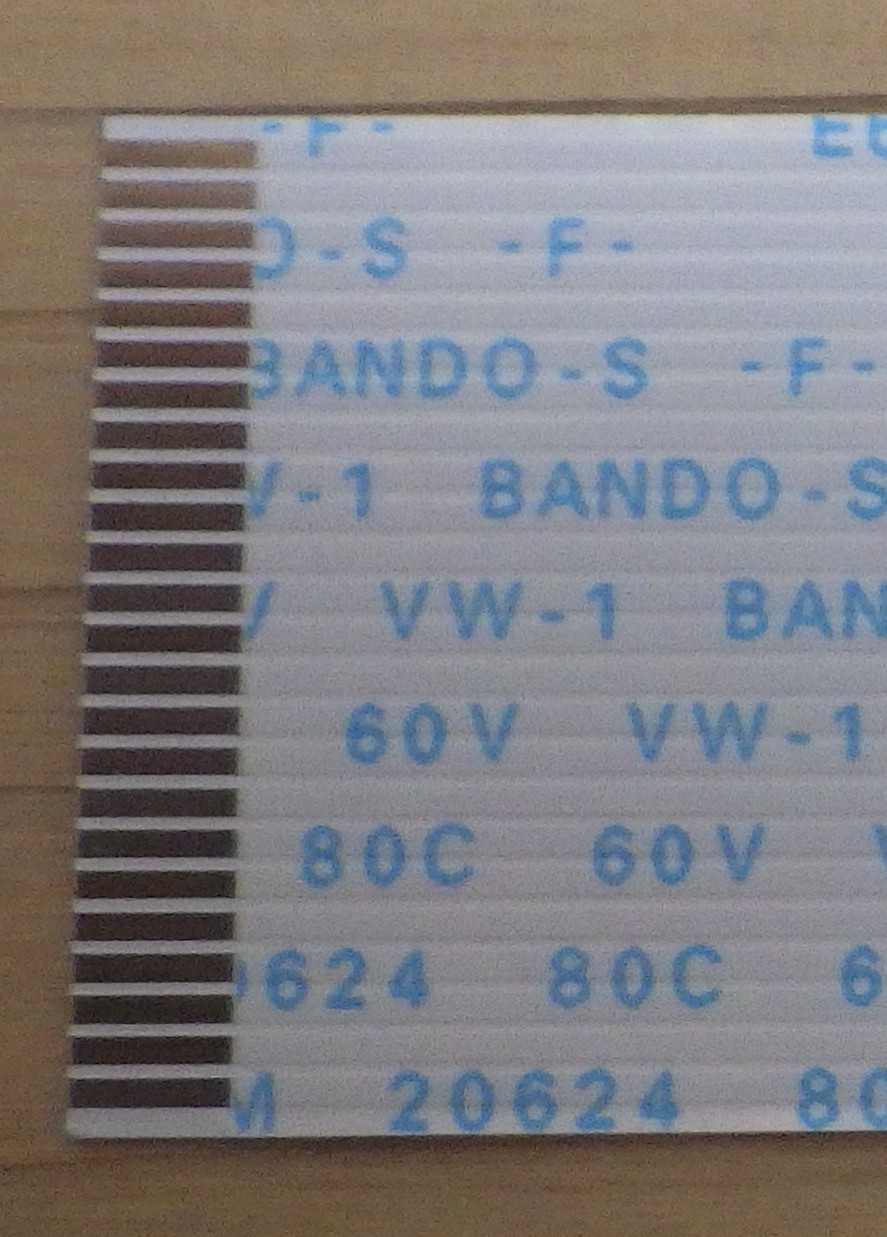

接点側拡大写真



FFCはフレキシブルフラットケーブルの略です。内部配線で、薄く這わせるように配線が可能です。内部配線で通常使うナイロンコネクタは、基板側のコネクタと電線側コネクタの2ピースですが、FFCの接続は基板側コネクタのみの1ピースでコストダウンが可能です。また、ナイロンコネクタは、電線側で端子の圧着とハウジングへの挿入という生産工程がありますが、FFCはないため低価格となります。FFC接続は、ナイロンコネクタのハーネスのように自由な配置ができませんが、FFCを折ることによって方向を変え調整が可能です。(フォーミング加工と呼び加工済みで提供可能)

FFCは屈曲に強いため、可動部の接続に適しています。また、ナイロンコネクタに比べコネクタの重量と電線の重量が軽く装置の軽量化に貢献いたします。振動に強いタイプ、操作性に優れたタイプ、高温に対応するタイプ、車載タイプ、ロボットによる嵌合に適したタイプ、高速信号が流せるタイプなどが用意されています。


長さだけご指定いただければFFCが製造可能です。少量で試作検討などの場合は、すでに在庫のあるもの(長さは任意)は提供できる場合がございます。お問い合わせください。


※橙色=準備中ですがお問い合わせください
※ピンク色=ヒロセ電機でコネクタの開発計画中

0.5mm/1mmピッチ
高さ2.55mm

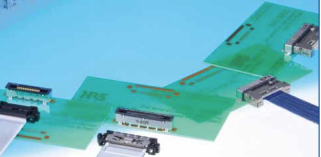

FPC/FFC用コネクタ

FH28-10S-0.5SH(**)
FH28-15S-0.5SH(**)
FH28D-20S-0.5SH(**)
FH28D-28S-0.5SH(**)
FH28D-30S-0.5SH(**)
FH28-40S-0.5SH(**)
FH28-45S-0.5SH(**)
FH28D-50S-0.5SH(**)
FH28D-55S-0.5SH(**)
FH28-60S-0.5SH(**)
FH28D-64S-0.5SH(**)
FH28D-68S-0.5SH(**)
FH28D-74S-0.5SH(**)
FH28H-80S-0.5SH(**)


0.5mmピッチ
高さ5.8mm、垂直接続
FPC/FFC用コネクタ

FH40-10S-0.5SV(##)
FH40-20S-0.5SV(##)
FH40-24S-0.5SV(##)
FH40-30S-0.5SV(##)
FH40-40S-0.5SV(##)
FH40-45S-0.5SV(##)
FH40-50S-0.5SV(##)
 FH40-60S-0.5SV(##)
FH40-64S-0.5SV(##)
FH40-80S-0.5SV(##)

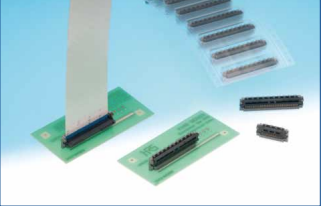

0.5mmピッチ 高さ2.5mm
シールドFFC対応
高速伝送用コネクタ

FH41-15S-0.5SH(05)
FH41-20S-0.5SH(05)
FH41-28S-0.5SH(05)
FH41-30S-0.5SH(05)
FH41-31S-0.5SH(05)
FH41-40S-0.5SH(05)
FH41-50S-0.5SH(28)
FH41-60S-0.5SH(05)
FH41-68S-0.5SH(28)

0.5mmピッチ 高さ6.18mm
垂直接続シールドFFC対応
高速伝送用コネクタ

FH48-20S-0.5SV
FH48-21S-0.5SV
FH48-31S-0.5SV
FH48-40S-0.5SV
FH48-50S-0.5SV
FH48-68S-0.5SV

0.5mm/1.0mmピッチ
高さ2.0mm
下接点 、フロントフリップ
FPC/FFCコネクタ

FH52-6S-0.5SH(##)
FH52-8S-0.5SH(##)
FH52-10S-0.5SH(##)
FH52-11S-0.5SH(##)
FH52-12S-0.5SH(##)
FH52-15S-0.5SH(##)
FH52-18S-0.5SH(##)
FH52-20S-0.5SH(##)
FH52-22S-0.5SH(##)
FH52-24S-0.5SH(##)
FH52-25S-0.5SH(##)
FH52-26S-0.5SH(##)
FH52-28S-0.5SH(##)
FH52-30S-0.5SH(##)
FH52-32S-0.5SH(##)
FH52-40S-0.5SH(##)
FH52-42S-0.5SH(##)
FH52-45S-0.5SH(##)
FH52-50S-0.5SH(##)
FH52-60S-0.5SH(##)

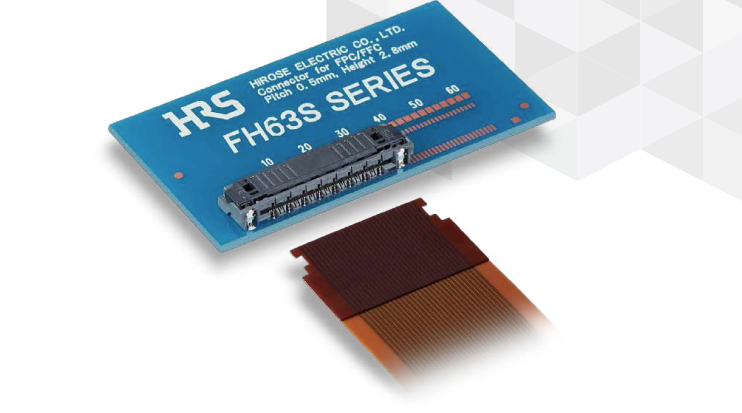

0.5mmピッチ 高さ2.8mm
下接点、ワンアクションロック
105℃対応
FPC/FFC/シールドFFC用
コネクタ

FH63S-10S-0.5SH(##)
FH63S-20S-0.5SH(##)
FH63S-30S-0.5SH(##)
FH63S-40S-0.5SH(##)
FH63S-50S-0.5SH(##)
FH63S-60S-0.5SH(##)





0.5mmピッチ
次世代高速伝送用
ケーブル対基盤用コネクタ

FX16F-21P-HC
FX16F-31P-HC



0.5mmピッチ
次世代高速伝送用
ケーブル対基盤用コネクタ

FX16M2-41P-HC
FX16M2-51P-HC


0.5/1.0mmピッチ
高さ1.75/2.0mm
下接点、 フロントフリップ
FPC/FFCコネクタ

TF31-4S-0.5SH(###)
TF31-6S-0.5SH(###)
TF31-7S-0.5SH(###)

TF31-8S-0.5SH(###)
TF31-10S-0.5SH(###)
TF31-12S-0.5SH(###)
TF31-13S-0.5SH(###)
TF31-14S-0.5SH(###)
TF31-16S-0.5SH(###)
TF31-17S-0.5SH(###)
TF31-18S-0.5SH(###)
TF31-20S-0.5SH(###)
TF31-21S-0.5SH(###)
TF31-22S-0.5SH(###)
TF31-24S-0.5SH(###)
TF31-25S-0.5SH(###)
TF31-26S-0.5SH(###)
TF31-28S-0.5SH(###)
TF31-30S-0.5SH(###)
TF31-32S-0.5SH(###)
TF31-35S-0.5SH(###)
TF31-36S-0.5SH(###)
TF31-40S-0.5SH(###)
TF31-45S-0.5SH(###)
TF31-50S-0.5SH(###)
TF31-53S-0.5SH(###)
TF31-54S-0.5SH(###)
TF31-55S-0.5SH(###)
TF31-60S-0.5SH(###)
