防水・バラ線(ディスクリートワイヤー)
コネクタ加工

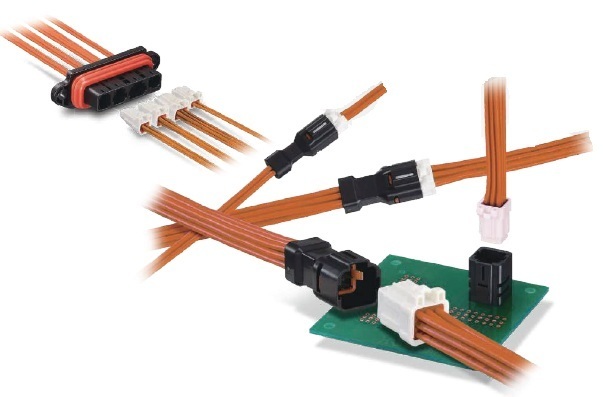

バラ線でも防水できるコネクタとして、ミネベアコネクト（旧住鉱テック）製やヒロセ電機製があります。弊社では、どちらのハーネス加工も可能です。電線ごとに両社の品名を一覧表にまとめました。相当品、代替品のご検討にもお使いいただけます。

CB01シリーズとDF62Wシリーズの比較

AWG#20～28用　防水　圧着プラグ
ミネベアコネクト                                 ➡相当品　　ヒロセ電機
製品名　　　　　　極数 　適合被覆外径　　適合電線サイズ 　　　製品名 　　　          　 極数 　適合被覆外径 　　適合電線サイズ
CB01A5-02B0-01　　 2 　φ1.0～1.3mm 　AWG#20～28 　➡　 DF62WZC-2EP-2.2C 　　2 　  φ0.98～1.2mm　    AWG#20～26　※1
CB01A5-03B0-01 　　3　 φ1.0～1.3mm 　AWG#20～28 　➡　 DF62WZC-3EP-2.2C          3          φ0.98～1.2mm         AWG#20～26　※1
CB01A5-05B0-01           5         φ1.0～1.3mm       AWG#20～28      ➡      DF62WZC-6EP-2.2C         6           φ0.98～1.2mm         AWG#20～26　※1
CB01A5-02B0-02 　　2 　φ1.3～1.7mm 　AWG#20～28 　➡　 DF62WZ-2EP-2.2C 　　2 　　φ1.4～1.6mm 　　  AWG#20～26     ※1
CB01A5-03B0-02 　　3 　φ1.3～1.7mm 　AWG#20～28 　➡　 DF62WZ-3EP-2.2C　　 3 　　φ1.4～1.6mm　　  AWG#20～26　※1
CB01A5-05B0-02 　　5 　φ1.3～1.7mm 　AWG#20～28　➡　 DF62WZ-6EP-2.2C 　      6　　φ1.4～1.6mm 　     AWG#20～26     ※1,2
CB01C5-010A 　　　端子 　φ1.60max. 　　AWG#22～28 　        DF62W-EP2022PCF 　  端子 　φ1.4～1.6mm 　　AWG#20～22
CB01C5-020A                端子      φ1.70max.            AWG#20～22              DF62W-EP2022PCFA     端子     φ1.4～1.6mm            AWG#20～22
　　　　　　　　　　　　　　　　　　　　　　　　　　　           DF62W-EP2226PCF         端子     φ0.98～1.6mm         AWG#22～26
　　　　　　　　　　　　　　　　　　　　　　　　　　                 DF62W-EP2226PCFA      端子    φ0.98～1.6mm          AWG#22～26


（※1）ヒロセ電機相当品　AWG#28は対応不可
（※2）ヒロセ電機相当品　1ピン防水ピンで埋める必要あり

AWG#20～28用　防水　圧着ソケット

   ミネべアコネクト                         ➡︎相当品              ヒロセ電機

 製品名             　極数    　適合被覆外径      　適合電線サイズ               製品名       　 　　　極数    　適合被覆外径         　適合電線サイズ

CB01A6-02B0-01      2    　 φ1.0～1.3mm     AWG#20～28    　 ➡︎    DF62WZC-2S-2.2C     　2     　φ0.98～1.2mm     　AWG#20～26  　※1
CB01A6-03B0-01      3     　φ1.0～1.3mm     AWG#20～28         ➡︎   DF62WZC-3S-2.2C     　3      　 φ0.98～1.2mm    　 AWG#20～26  　※1

CB01A6-05B0-01      5     　φ1.0～1.3mm     AWG#20～28         ➡︎   DF62WZC-6S-2.2C     　6        　φ0.98～1.2mm     　AWG#20～26  　※1

CB01A6-02B0-02      2     　φ1.3～1.7mm     AWG#20～28         ➡︎    DF62WZ-2S-2.2C             2             φ1.4～1.6mm              AWG#20～26        ※1
CB01A6-03B0-02     3          φ1.3～1.7mm     AWG#20～28         ➡︎    DF62WZ-3S-2.2C          3              φ1.4～1.6mm               AWG#20～26 　※1
CB01A6-05B0-02     5          φ1.3～1.7mm     AWG#20～28         ➡︎    DF62WZ-6S-2.2C           6               φ1.4～1.6mm              AWG#20～26 　※1,2
CB01C6-010A         端子       φ1.60max.          AWG#22～28                      DF62W-2022SCF     端子         φ1.4～1.6mm             AWG#20～22
CB01C6-020A       端子       φ1.70max.         AWG#20～22                        DF62W-2022SCFA   端子         φ1.4～1.6mm            AWG#20～22
　　　　　　　　　　　　　　　　　　　　　　　　        　      　DF62W-2226SCF     端子          φ0.98～1.6mm         AWG#22～26
　　　　　　　　　　　　　　　　　　　　　　　　             　　DF62W-2226SCFA   端子         φ0.98～1.6mm        AWG#22～26

（※1）AWG#28は対応不可
（※2）1ピン 防水ピンで埋める必要あり


CE01シリーズとDF63Wシリーズの比較

AWG#18~22用　防水　圧着プラグ
  ミネベアコネクト                             ➡︎相当品              ヒロセ電機

製品名             　    　極数    適合被覆外径      適合電線サイズ                    製品名                極数    適合被覆外径      適合電線サイズ
CE01A5-02N0-01     2     φ1.7～2.3mm     AWG#18～22                      ➡︎    DF63WA-2EP-3.96C     2     φ1.7～2.4mm    AWG#18～22  ※1
CE01A5-03N0-01     3     φ1.7～2.3mm     AWG#18～22                      ➡︎    DF63WA-3EP-3.96C     3     φ1.7～2.4mm    AWG#18～22  ※1
CE01A5-02N0-02     2     φ2.2～2.8mm     AWG#18～22                      ➡相当品なし
CE01A5-03N0-02     3     φ2.2～2.8mm     AWG#18～22　　           ➡相当品なし

CE01A5-02N0-03     2     φ2.7～3.2mm     AWG#18～22                     ➡︎    DF63W-2EP-3.96C       2      φ2.8～3.2mm     AWG#18～22  ※1

CE01A5-03N0-03     3     φ2.7～3.2mm     AWG#18～22                     ➡︎    DF63W-3EP-3.96C       3     φ2.8～3.2mm    AWG#18～22  ※1

CE01C5-010A         端子   φ2.6max.           AWG#18～22                                 DF63-1618PCF         端子      φ1.7～3.2ｍｍ    AWG#16～22
CE01C5-020A         端子   φ3.2max.           AWG#16～18                                 DF63-1618PC           端子       φ1.7～3.2ｍｍ    AWG#16～22
                                                                                                                                                          DF63-2022PCF        端子       φ1.7～3.2ｍｍ    AWG#16～22
                                                                                                                                                          DF63-2022PC          端子       φ1.7～3.2ｍｍ    AWG#16～22

 （※1）防水ピンは無し

AWG#18～22用　防水　圧着ソケット
  ミネベアコネクト                              ➡︎相当品              ヒロセ電機
製品名              極数    適合被覆外径      適合電線サイズ                                        製品名                               極数     適合被覆外径       適合電線サイズ
CE01A6-02N0-01     2     φ1.7～2.3mm     AWG#18～22                          ➡︎    DF63WA-2S-3.96C    2      φ1.7～2.4mm     AWG#18～22          ※1

CE01A6-03N0-01     3     φ1.7～2.3mm     AWG#18～22                         ➡︎    DF63WA-3S-3.96C    3      φ1.7～2.4mm     AWG#18～22            ※1
CE01A6-02N0-02     2     φ2.2～2.8mm     AWG#18～22                          ➡相当品なし
CE01A6-03N0-02     3     φ2.2～2.8mm     AWG#18～22                         ➡相当品なし

CE01A6-02N0-03     2     φ2.7～3.2mm     AWG#18～22                        ➡︎    DF63W-2S-3.96C      2      φ2.8～3.2mm     AWG#18～22              ※1

CE01A6-03N0-03     3     φ2.7～3.2mm     AWG#18～22                        ➡︎    DF63W-3S-3.96C      3      φ2.8～3.2mm     AWG#18～22              ※1
CE01C6-010A         端子  φ2.6max.           AWG#18～22                          　　 DF63W-1618SCF     端子   φ1.7～3.2ｍｍ     AWG#16～22
CE01C6-020A         端子  φ3.2max.           AWG#16～18                           　　DF63W-1618SC       端子   φ1.7～3.2ｍｍ     AWG#16～22
                                                                                                                                                            DF63W-2022SCF     端子  φ1.7～3.2ｍｍ    AWG#16～22
                                                                                                                                                            DF63W-2022SC       端子  φ1.7～3.2ｍｍ    AWG#16～22

（※1）防水ピンは無し
